看守所应急报警系统,监狱单警联防应急处突系统方案

分享到:     浏览次数:7318次 2018/6/19

监狱单警联防应急处突系统

监狱应急报警系统,监狱单警联防系统,看守所应急报警系统,监狱紧急报警

施工设计方案

1 概述


根据中央司法警官学院的夏宗素教授的问卷调查,中国狱警认为执法环境良好的只占17.5%,较好的占36.2%,较差的占45.9%;在执法和管教中,遭遇罪犯抗拒的占58.7%,被罪犯造谣诽谤的占22.2%,被威胁报复的占18.4%,被侮辱的占13.8%,被罪犯殴打过的有32人。

1996年至2000年,监狱警察在执法过程中牺牲的有169人,因公伤残的919人。

2006年5月9日 省郴州监狱一名服刑人员趁一名监狱警察与其谈话之机,将该狱警打晕(狱警后经抢救无效牺牲),并脱下其警服,脚套一双拖鞋脱逃。

2006年5月21日,福建闽西监狱24岁的狱警林毅被犯人杀死在办公室。

2009年10月17日 呼和浩特市第二监狱四名重刑犯在杀害一名狱警后,冲破重重关卡阻碍后越狱。

根据司法部监狱安防技术要求,加强对出入监人员的管理和控制,提高监舍监管安全,提高监狱的安全技术防范水平和信息化管理水平,实现监狱管理的数字化。 监狱, 是强制管理违法犯罪人员的场所,是实现社会治安综合治理的最重要环节之一。确保监狱狱警以及相关工作人员的人身安全,维护监狱正常的管理秩序成为监狱安防的重中之重。

监狱作为关押管理犯罪人员的场所,是实现社会治理的最重要的环节之一,由于监狱是强制管理及各类违法犯罪人员的场所,关押与管理难度较大,因此,安全措施是监狱管理的首要保障。安全保障既要保障安全,也要保障狱警人员的安全,以及犯罪分子的合法人身安全,近年来犯罪人员的素质和技术水平越来越高,传统的应急设备已经不能满足监狱\看守所对安全防范的要求。

在新的形势下,如何快速建立起功能齐全的监狱应急处突报警系统,鉴于我国目前时常发生的杀警越狱事件,监狱安防技术亟待完善的重要性越来越得到重视,全新的监狱安防理念和技术应运而生。国内专业针对我国监狱系统设计开发的应急处突报警系统,利用监狱内部现有的局域网络与无线大功率发射信号LoRa传输技术,无需施工布线,最快速建立起一套既可独立运行,又可与主管部门联网的监狱应急处突报警系统,当出现紧急情况时,可以根据不同类型警情,触发对应按钮,除了本地声光报警外,还可与监控视频系统联动报警,同时实现一警多发,一点报警,多处联动,地图弹窗,视频联动,监控弹屏,警情群播,将警情在第一时间报到监狱的监控接警中心和武警大队,主管部门,平台自动播报详细警情(发出报警者姓名、报警的时间,地点等),同时鸣响高音警笛喇叭,能最大限度的有效的保证监狱狱警等工作人员人身安全以及协助维护监狱管理秩序。

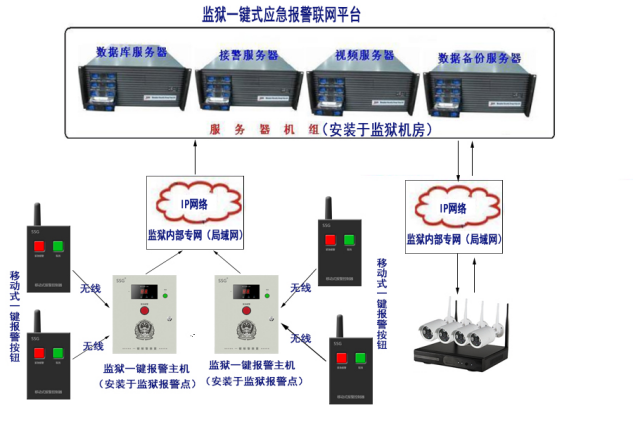

整套系统由应急管理中心、监狱信号接收发射终端主机 、功率分配放大器及语音大喇叭、干警身上配套的监狱单警联防应急处突手持机以及传输介质组成。任何一个监狱干警一旦有紧急情况几秒内即可往应急管理中心发送详细的报警求助信息,同时通过信息播报系统通知到监狱所有的相关工作人员,第一时间赶赴现场,处理突发事件,保证狱警安全,维护管理秩序。如下图

看守所应急报警系统

设计依据

本方案设计过程中全部或部分参照如下标准:

《全国监狱信息化建设规划》

《国家发改委关于全国监狱信息化一期工程项目建议书的批复》

《全国监狱信息化软件开发应用实施意见》

《国家应急指挥中心平台体系总体方案设计》

《防盗报警控制器通用技术条件》(GB12663-2001)

《入侵探测器通用技术条件》(GB10408-2000)

《安全防范工程程序与要求》(GA/T75-94)

《民用闭路监视电视系统工程技术标准》(GB50198-94)

《建筑电气工程施工质量验收标准》(GB50303-2002)

《智能建筑工程质量验收标准》(GB50339-2003)

《安全防范工程技术标准》(GB50348-2004)

《频技防监控系统设计标准》(GB50395-2007)

《建筑物电子信息系统防雷技术标准》(GB50343-2009)

《电子计算机机房施工及验收规范》(SJ/T3003-2006)

《低压配电设计规范》(GB50054-2005)

《供配电系统设计规范》(GB50052-95)

《监狱建设标准》

设计原则

本方案在设计过程中严格遵循如下原则:

1. 开放性原则

系统严格遵循开放性原则。该系统在硬件及软件上预留大量通用接口,既自成体系,方便后期拓展升级,如平台可升级成视频联动、增加TTS语音、可接收其他相关报警信息,如消防探测器、入侵探测器等,利用同一通讯环境和平台进行信息传递共享等。

2. 可靠性原则

深安联网报警平台系统已安装并运行在上千家不同级别、不同地域的接警中心中;前段单警联防报警器符合国家CCC质量认证体系,该套系统已在新疆多所监狱安装使用,反响良好。

3. 先进性原则

系统中选用的安防件和通讯配件产品为最新高科技产品,也正是借助这些,方案才具备了别人所不能实现的系统间深度联动及对通讯环境的高适应性能力,间接提高了系统的性价比和可靠性。

4. 扩展性原则

如有需要,管理中心可视入网用户数量很简单的升级扩容,届时只需增加相应的通讯线路及接警硬件即可,不影响系统的正常工作,系统容量可在数百到数百万用户范围内调整;可自由拓展分级管理中心,次级管理中心。

5. 可运营、可维护性原则

管理中心可接收紧急报警信息,可保障用户得到切实保护;中心平台可随时查询、统计、打印用户的报警等各种信息,以方便有效的进行管理。

6. 可行性

要求系统投资或造价能控制在单位能承受的范围之内。

四、 方案设计

4.1 项目分析与需求描述

为推进监狱安防建设,我**市决定建设监狱单警联防应急处突系统,要求先期可实现对该监狱**名工作人员进行全天候24小时监护。要求出现危险情况如犯人聚众斗殴、袭击狱警、企图杀害狱警、犯人企图越狱等重大突发事件等警情时,狱警工作人员可第一时间通过身上佩带的监狱单警联防应急处突手持机发送报警信息到应急管理平台-监狱紧急报警联网平台,并通过警报系统播放报警信息,第一时间通知到相关负责人员;该警情信息可通过通过监狱内部局域网上传到报警平台,也可通过无线发射方式上传到监狱信号接收发射终端主机,中心在进行警情记录分析的同时可将信息向下或向上转发到其它子接警中心,并且联动警报系统播报报警信息,进而可统一调配监狱干警力量赶赴报警现场处警,实现指挥自动化;系统还要可随时查询、统计、打印入网狱警等工作人员基本信息等各种相关统计报表等;同时系统在用户端和中心端需要为其他安防子系统如紧急按钮、入侵探测器、监控系统的集成建设预留标准接口或提供集成解决方案。

从专业角度分析,该项目需求就是要求建立一个典型的监狱紧急联网报警管理系统,该系统主要包括狱警终端报警设备、通讯网络、接处警管理中心、警报系统四部分。

针对上述需求,本公司以自主开发的监狱应急接警管理平台系统作为中心端报警管理系统,系统前端用户设备以监狱单警联防应急处突手持机为主,配合监狱局域网或者无线中继设备-监狱信号接收发射终端主机,设计了该**监狱单警联防紧急联网报警管理系统技术方案。

4.2 紧急报警联网系统简介

紧急报警联网系统由用户端、通信媒介和接警中心组成。用户端包括无线或者有线紧急报警按钮、紧急报警器、紧急报警装置组成;通信媒介有互联网、局域网、固定电话网络、GSM网络、无线信号转接设备等;紧急报警联网平台由专用数字接警设备、接警管理服务器以及相应软件等组成。深安紧急报警联网系统一般不受地域和用户数量的影响。具有反应快、容量大、组织灵活的优点。是当前国际通用的区域应急管理系统,在国内也已经有近10年的推广使用。

一般的简易的紧急报警联网系统结构示意图如下:






用户端至少要有一台处理探测器触发信号,并且具有通讯报警功能,视保护对象和潜在危险种类,还要选用不同数目、种类、功能的紧急报警器。紧急报警器触发报警后,报警信息通过各种通讯网络第一时间传输到紧急报警联网平台,紧急报警联网平台接到报警信息后第一时间通过音视频方式告警,同步显示、记录警情信息。


4.3 系统结构和产品设计

本项目方案在结构上强化了用户端报警主机的联动输出、信号输出,增加了诸多关键位置的报警信息复核,在管理软件部分也设计了数据联动接口,使前端单警报警器通讯能力和可靠性大幅提高,系统的可扩展性、可集成能力更强。具体结构如下:

1.前端用户(监狱干警及工作人员):监狱干警及工作人员每人配备一台无线大功率单警报警器监狱单警联防应急处突手持机,一旦出现恶意突发事件,如监狱犯人越狱、犯人聚众斗殴、狱警遇袭、监狱工作人员或者囚犯突发疾病以及受重大人生伤害急需援助时,监狱干警以及相关工作人员可立即触动监狱单警联防应急处突手持机,发送详细报警信息到应急管理平台,寻求援助。所有的报警信息将自动通过监狱内传输通道上报到应急指挥中心。

2.通讯线路:该系统选用的是现有的监狱内局域网网络或者使用无线中继网络,具有传输距离远(空旷1-3公里,级联可以传输30公里,速度快3-5秒,传输稳定可靠等特点。

3.接警指挥中心:接警指挥中心主要是由监狱信号接收发射终端主机(见方案4.4 产品及功能介绍)、网络联网报警模块、接警设备、接处警管理软件、警报系统组成。

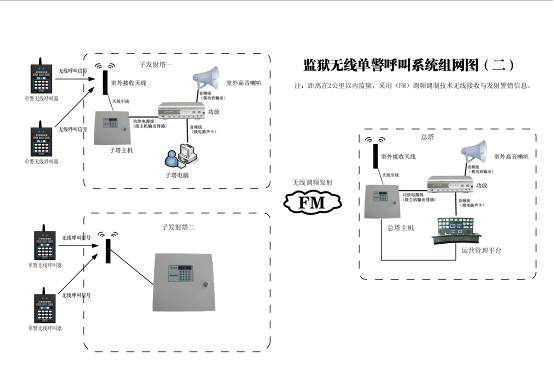

本方案整体设计结构示意如下:



4.4 产品及功能简介

本方案采用的前端硬件为深安集团根据监狱特点独立研发设计的无线大功率监狱单警联防应急处突手持机,中心采用有十几年、上千家接警中心项目经验的监狱单警联防接警管理平台系统,系统结构严谨,产品稳定可靠。

4.4.1 用户端设备

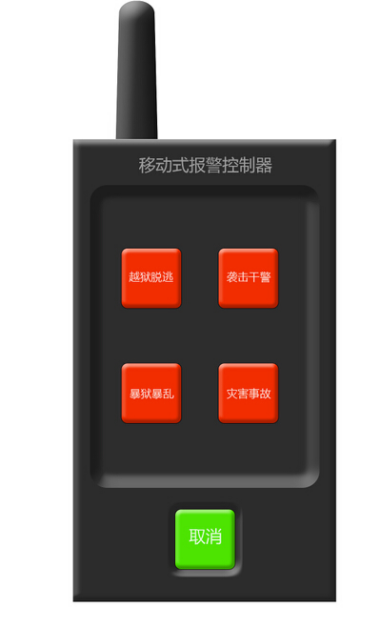

用户端设备指监狱干警及工作人员身上佩带的无线大功率监狱单警联防应急处突手持机。如图:




产品名称监狱单警联防应急处突手持机

机型型号:SA-1168-PB12

产品功能特点:每个终端呼叫器对应一个监狱干警,当某呼叫器发出求救信号时,系统平台上会对应的弹出这个呼叫器的ID号对应的干警信息,如狱警名字,负责那个监区,报警时间等信息

每个监狱干警佩戴一个;自带5个按钮分别对应越狱逃脱,袭击干警,暴狱暴乱,灾害事故,取消按键,根据对应的警情触发或取消警情(触发对应按钮喇叭播放声音与内容可以根据监狱要求定制)。监狱,看守所内遇到任何突发事件监狱警察可以触发按键发射信号给信号接受发射终端主机,终端主机驱动功率分配放大器带动 智能语音喇叭(喇叭播放声音与内容可以根据监狱要求定制);如果是工作人员误操作触发可以使用取消按键终止。(发射空旷距离1-3公里)为了省电,本机采用主芯片休眠模式设计,平时不显示待机指示灯状态。为了检测自己佩带的发射器是否可以正常工作,建议按任何按钮键,看是否会正常发出B地响声。有响表示正常,不响表示机器已经有故障或没有电了,要充电。

配置:监狱单警联防应急处突手持机1个(内置锂电池)+ 电源1个。(电源为安卓手机电源接口)

4.4.2 信号接收发射终端主机(监狱单警联防应急系统通讯网络设备)

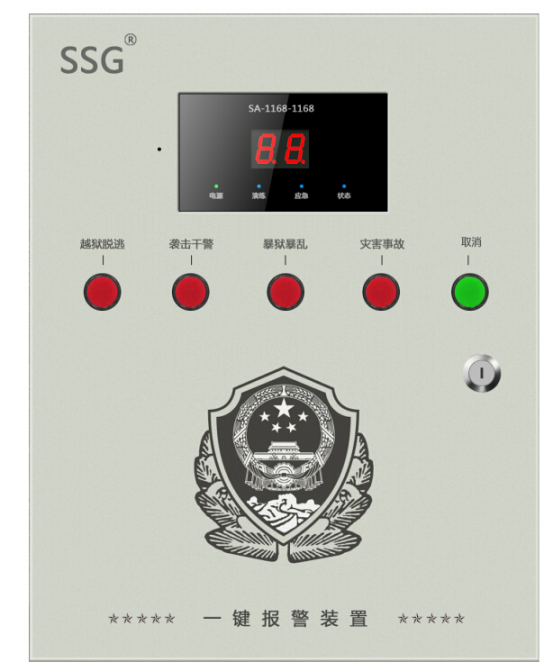

4.4.2.1 信号接收发射终端主机 SA-1168-JY8





信号接收发射终端主机是该系统的核心。所有信号都通过这个终端的接收来完成。信号接收发射终端主机可以只有一个也可以多个,根据监狱的大小,一般一个监区要装1个甚至几个信号接收发射终端主机来覆盖盲区或者发送广播警情。即,大型监区一般装多个信号接收发射终端主机;小型监区一般装1个信号接收发射终端主机即可覆盖所有区域。

1、无线接收对接的监狱单警联防应急处突手持机的发射信号。

2、此为系统的核心,接到应急处突手持机报警信号后向平台传输应急警情,所有信号通过它来转接发送给监狱管理总平台。

3、接到应急处突手持机报警信号后驱动功率分配放大器与智能语音喇叭。

4、内置网络传输模块,在监狱内没有电话,手机通讯网络的情况可以通过在互联网/局域网传输报警信息,报警后可以同时将警情在第一时间报到监狱的监控接警中心和武警大队。

5、带大功率天线,内置大功率发射模块,传输距离空旷可达1-3公里。

6、主机自带5个按钮分别对应越狱逃脱,袭击干警,暴狱暴乱,灾害事故,取消按键,根据对应的警情触发或取消警情(触发对应按钮喇叭播放声音与内容可以根据监狱要求定制)。

7、可以扩展对接烟感探测器,实现消防自动预警功能。

8、带数码管显示功能,通过数码管数字编号可以区别是那个狱警报警功能。

9、配套对接应急处突手持机数量可以根据使用单位需求而定制化程序。

10、根据监狱,看守所的面积大小确定信号接收发射终端主机数量,小型监狱,看守所可以只用一套信号接收发射终端主机向平台传输警情。大的监狱,看守所可以每个监区安装一套信号接收发射终端主机。

配置:总控制箱(内置大功率信号发射接收模块,网络传输模块,多组信号控制处理CPU及主板)1套,钥匙1对,12v7A蓄电池1个(停电后主机供电使用)。

4.4.2.2信号接收发射中转器            SA-1168-XH


为了覆盖信号接收发射终端接收不到的盲区,或者为了播放警情的需要,所以建立信号接收发射中转器和总发射塔通讯。

有些监狱,看守所面积比较大,应急处突手持机发射信号后接收发射终端主机收不到信息,这个时候可以通过大功率信号中转器进行接力传输。信号接收发射中转器也可以连接大喇叭,播报警情。

配置:总控制箱(内置大功率信号发射接收模块,多组信号控制处理CPU及主板)1套,钥匙1对,12v7A蓄电池1个(停电后供电使用)。

特别提示:一个大型监区推荐最少安装2个到5个信号接收发射中转器发射接收距离空旷发射半径是1-3公里左右。

4.4.2.3警报系统

SA-1168-BHS09 语音大喇叭

功率分配放大器 SA-1168-FDQ


警报系统包括功率放大器以及室外高音喇叭。功率放大器与信号接收发射终端主机连接,每台功率分配放大器可以挂1-4个大喇叭报警时由信号接收发射终端主机驱动报警,读取输出警情信息。

4.3.1 单警联防紧急报警联网平台系统


监狱单警联防应急处突系统平台系统包括接处警模块组、监狱专用单警联防紧急报警管理软件、接警专用服务器、显示器、警报系统等。

紧急报警联网平台系统是接处警和管理维护服务的中心,其运转是否正常直接关系到是否能及时接警,及时服务及设备故障的及时纠正。其是整套系统的核心和关键部分。

一个监狱需要一套接警平台系统即可。该系统用于接收单警联防系统告警和电话拨打以及TTS语音警报提示,联动警报系统。

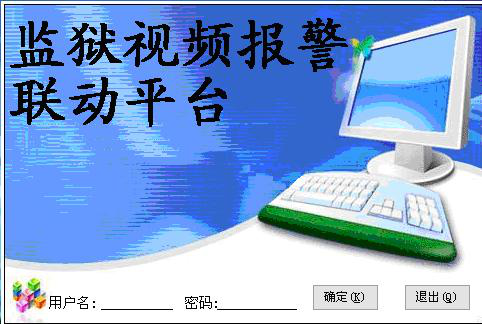

4.4.3.1 监狱专用单警联防紧急报警管理软件



概述

n 联网使用,可开通客户端,可分级管理,彼此实现不同级别的接警数据上传下达。

n 用户事件查询、统计功能:具有强大统计报表功能,利用综合条件查询的方法查找需要的数据报表。

n 用户资料管理功能:添加新用户、修改用户、加载用户、用户查询、用户排序、删除用户和列表打印。

n 导出功能:可以把主机事件报告、用户清单和用户资料、处警单据等转换为文本、WORD、EXCEL文件进行重新编辑,实现了资料的多样性,利于资料的存档,还可以根据用户设置的一定的限制条件统计打印。

n 系统具有超强安全性:本软件中操作员的级别设有系统管理员、操作员(自定义级别)等多个级别,每个操作员可操作不同数据内容,可实现分任务分离。

n 操作员记录管理:主要是对操作员的增加、编辑、权限设置等管理功能。

n 数据库管理:数据库管理功能是对数据的备份、恢复、整理的操作。

n 系统具有超强兼容性:兼容多种通讯格式的报警信息;可

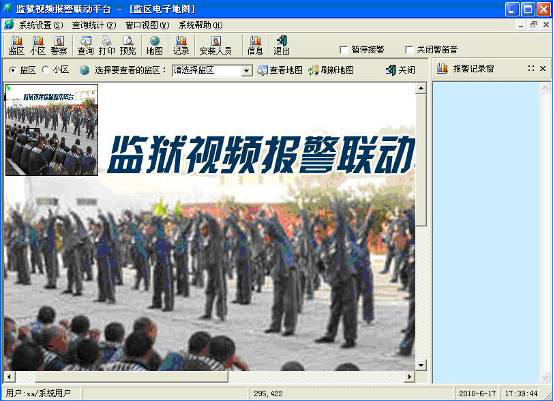

n 地图功能:地图功能是采用简单的位图代表用户的防区图,可在图上标注用户的子系统和防区报警热点,实现报警后相应防区热点闪动,提示报警人员具体的报警部位,便于接警人员及时处理。

n 扩展升级功能:二次开发方便:该接警系统提供开放的数据库系统,有利于后期扩展升级,亦可根据客户的需要定制特定的版本。



4.5 方案配置说明

4.5.1 前端配置说明

监狱狱警及相关工作人员每人配备一台监狱单警联防应急处突手持机,该机型专为监狱特点设计,外形小巧、坚固耐用、操作使用简单,便于随身携带使用。

4.5.2 中心系统配置说明

单警联防紧急报警联网平台系统选用接警总平台系统一套、接警服务器一台、显示器一台、警报系统一套(一台功率放大器、4个室外高音喇叭-智能语音喇叭)、信号接收发射终端主机一套,监狱单警联防应急处突手持机根据狱警数量而定


中心系统配置说明

单警联防紧急报警联网平台系统选用接警总平台系统一套、接警服务器一台、显示器一台、警报系统一套(一台功率放大器、4个室外高音喇叭-智能语音喇叭)、信号接收发射终端主机一套,监狱单警联防应急处突手持机根据狱警数量而定

6 方案总结

本方案所采用的接警平台系统具有上千个大、中型联网接警中心项目应用经验、应用实例,系统成熟、稳定;监狱单警联防应急处突手持机信号接收发射终端主机产品及接警平台软硬件产品已经过市场长期检验,具有专业级的可靠性保证;而且平台以及终端均为深安集团研发生产,均具有完善自主生产链,能提供及时、周到、有效的技术支持以及售后保证。

总体而言,系统充分体现开放性、可靠性、先进性、冗余、可扩展及可运营管理原则,是当前社会环境和技术条件下监狱单警联防紧急报警联网系统的优选方案。



薛成强 工程师

手机:13249869959

直线:0755-33022888

公司地址:深圳市南山区西丽镇麻勘工业园北区18号9

邮编:518055
